Audi e-tron-Prototyp: Herausragende Aerodynamik mit virtuellen Aussenspiegeln

31.05.2018 |  Von  |  Audi, Elektromobilität, News
Keine Beiträge mehr verpassen? Hier zum Newsletter anmelden!
Audi e-tron-Prototyp: Herausragende Aerodynamik mit virtuellen Aussenspiegeln
Jetzt bewerten!

Je besser die Aerodynamik eines Elektroautos, desto weiter fährt es: Mit einem Luftwiderstands-Beiwert von 0,28 erreicht der Audi e-tron-Prototyp ein Top-Ergebnis im SUV-Segment. Dieser Wert trägt entscheidend bei zur alltagstauglichen Reichweite von mehr als 400 Kilometern im WLTP-Zyklus.

Ein Highlight im Aerodynamik-Konzept des rein elektrisch angetriebenen Oberklasse-Modells sind die virtuellen Aussenspiegel.

Das Szenario: Härtetests im Windkanal

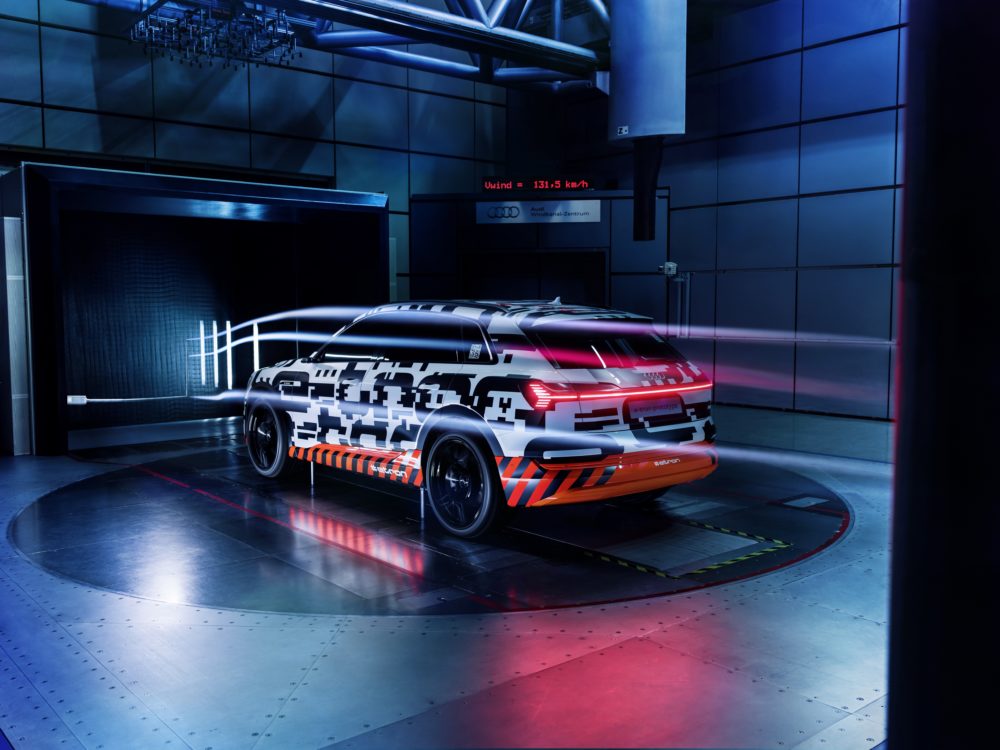

Vor dem geräuscharmen Rotor mit etwa fünf Meter Durchmesser blickt der Audi e-tron-Prototyp ins Auge des Orkans. Auf dem Aeroakustik-Prüfstand des Windkanal-Zentrums in Ingolstadt, dem leisesten Fahrzeug-Windkanal weltweit, optimieren die Audi-Ingenieure Luftwiderstand und Geräuschentwicklung unter extremen Bedingungen. Beides ist ausschlaggebend für die Effizienz und den Komfort eines Autos. Mit einer Leistung von 2,6 Megawatt erzeugt das Gebläse Geschwindigkeiten von bis zu 300 km/h. Über 1000 Stunden absolvierte der Audi e-tron-Prototyp hier im Testbetrieb. Das Ergebnis: ein cw-Wert von 0,28. Die Kunden profitieren unmittelbar davon, weil er massgeblich zur hohen Reichweite von mehr als 400 Kilometern im WLTP-Zyklus beiträgt. Ein Hundertstel des cw-Werts steht im Fahralltag für rund fünf Kilometer Reichweite.



Der Luftwiderstand: essentiell auf Langstrecken

Auf Langstrecken, dem Revier des Audi e-tron-Prototypen, bildet der Luftwiderstand den entscheidenden Fahrwiderstand – viel wichtiger als Rollwiderstand und Massenträgheit. Die Energie, die ein Auto aufbringen muss, um ihn zu überwinden, geht verloren. Deshalb ist eine gute Aerodynamik so wichtig. Im Stadtverkehr hingegen kommen andere Aspekte zum Tragen. Dort kann ein Elektroauto die eingesetzte Energie zum grossen Teil beim Verzögern rekuperieren, sodass seine Masse eine geringere Rolle spielt.

Um den cw-Wert von 0,28 zu erreichen, entwickelten die Audi-Ingenieure verschiedenste Aerodynamik-Massnahmen in allen Karosseriebereichen. Einige dieser technischen Lösungen sind auf den ersten Blick sichtbar, andere erfüllen ihren Zweck im Verborgenen. Durch sie spart der Audi e-tron-Prototyp beim cw-Wert fast 0,07 gegenüber einem vergleichbaren, konventionell angetriebenen Fahrzeug. Das bringt bei einem typischen Nutzungsprofil einen Reichweitenvorteil von rund 35 Kilometern pro Batterieladung im WLTP-Zyklus.



Intelligente Lösungen: virtuelle Aussenspiegel und „Dimples“ am Unterboden

In der Serienversion des Audi e-tron-Prototypen geben die optionalen virtuellen Aussenspiegel ihre Weltpremiere. Gegenüber den standardmässigen Spiegeln sind sie deutlich schmaler: Sie reduzieren die Fahrzeugbreite um 15 Zentimeter und senken durch ihre neue Form nicht nur den Luftwiderstand, sondern auch das ohnehin niedrige Windgeräuschniveau merklich. Ihre flachen Träger integrieren je eine kleine Kamera. Die Bilder, die sie aufzeichnen, erscheinen auf OLED-Displays im Übergang zwischen Instrumententafel und Tür. Die virtuellen Aussenspiegel lassen sich für verschiedene Fahrsituationen anpassen und können dadurch die Sicherheit erhöhen. Im MMI-System sind drei Ansichten wählbar – für die Autobahn, das Abbiegen und das Parken.

Ein weiterer wichtiger Faktor ist die serienmässige adaptive air suspension, die Luftfederung mit geregelter Dämpfung: Ab 120 km/h senkt sie die Karosserie um bis zu 26 Millimeter unter das Normalniveau ab und reduziert so den Luftwiderstand. Der Unterboden des rein elektrisch angetriebenen SUV ist vollflächig verkleidet, Front- und Heckbereich sind komplett abgedeckt. Unter der Passagierzelle schützt eine Aluminiumplatte die Hochvolt-Batterie von unten gegen Beschädigung, etwa durch Steinschlag oder vor Bordsteinkanten. Ihre Anschraubpunkte sind schüsselförmig vertieft, ähnlich wie die „Dimples“ an einem Golfball. Sie lassen die Luft noch leichter strömen als eine völlig plane Fläche.

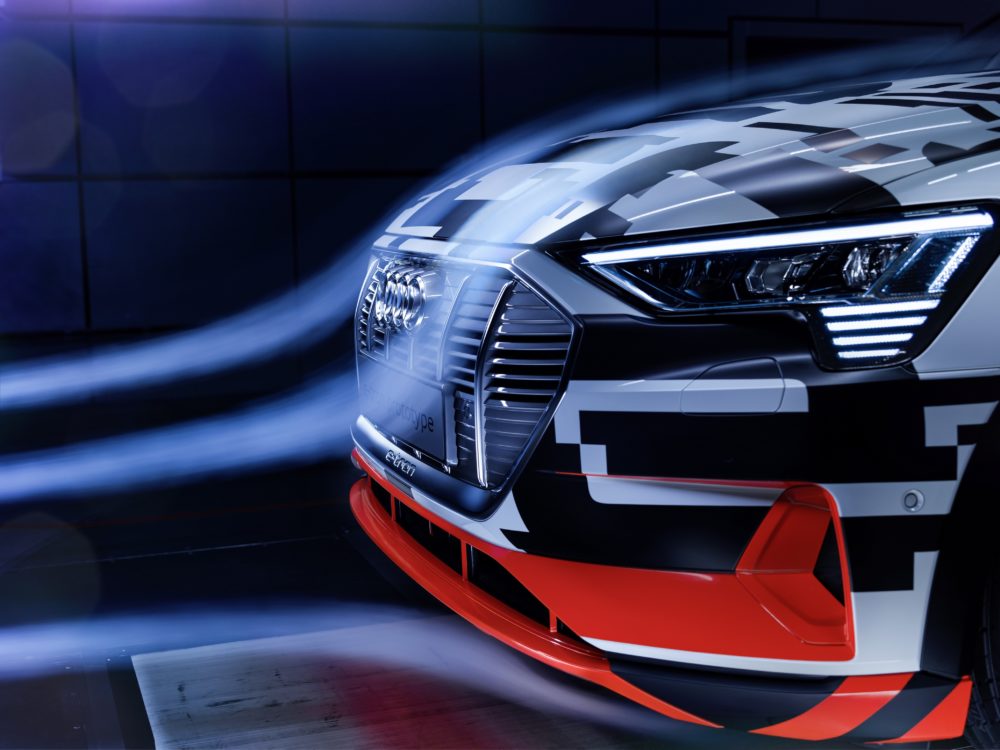

Zum besseren Luftwiderstand trägt auch der steuerbare Kühllufteinlass (SKE) bei – ein Rahmen hinter dem Singleframe, der zwei elektrisch betätigte Jalousien birgt. Wenn sie geschlossen sind, strömt die Luft in dieser Zone fast ohne Verwirbelung. Sobald es nötig wird, die Antriebskomponenten zu kühlen oder den Kondensator der Klimaanlage zu belüften, öffnet sich zunächst die obere und dann beide Jalousien. Auch bei starker Beanspruchung der hydraulischen Radbremsen öffnet sich der SKE und gibt zwei Kanäle frei, die kühlende Luft in die vorderen Radhäuser zur Bremse leiten.

Die seitlichen Lufteinlässe an der Front des Audi e-tron-Prototypen integrieren, von aussen gut sichtbar, weitere Kanäle zu den Radhäusern. Sie leiten den Fahrtwind so, dass er aussen an den serienmässig aerodynamisch optimierten 19-Zoll-Rädern vorbeiströmt. Ihr Design ist flächiger als bei konventionellen Felgen. Die 255/55er Reifen zeichnen sich durch besonders geringen Rollwiderstand aus. Selbst die Reifenflanken sind aerodynamisch gestaltet – die Schriftzüge sind negativ statt erhaben.
